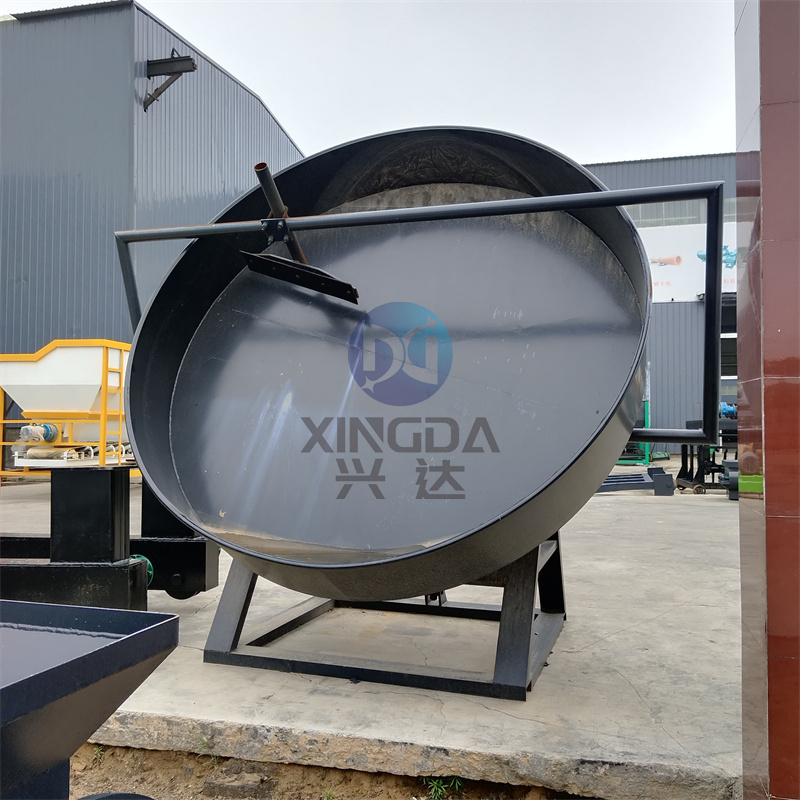

客户定制的3.2米圆盘造粒机的结构组成

       圆盘造粒机是整套有机肥生产线中的一款有机肥造粒设备。在有机肥生产线中担当起到造粒作用。 圆盘造粒机造粒盘盘角采用整体圆弧结构,成粒率可达百分之93以上。造粒盘设有三个出料口，便于间断生产作业，大大降低了劳动强度，提高了劳动效率，减速机与电动机采用柔性皮带传动，起动平稳，减缓冲击力，提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强，坚固耐用，不变形。加厚、加重、坚固的底座设计，不需地脚螺栓固定，运转平稳。造粒机主齿轮采用高频淬火，使用寿命增加1倍。本机有造粒均匀、成粒率高、运转平稳、设备坚固耐用、使用寿命长等特点，是广大用户选择的理想设备。

       圆盘造粒机 具有结构简单，高度低，使用维护方便等优点。

  1.圆盘造粒机结构合理，重量减轻，高度降低。工艺布置灵活方便。

  2.大盘倾角可调节。采用角度垫片，调整灵活方便。

  3.采用无动力组合刮刀使辅助功率消耗降低。

  4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰，料球出盘时可料球不被拉伤、撕裂。

  5.全新清淤设计，由无动力组合刮刀清边清底，清角刮刀清盘角，配合盘体处理技术，清淤、 成球效果好，不会出现大泥团，

      圆盘造粒机的结构如下：

      首先圆盘造粒机由大盘、大齿轮、传动部分、机架、底座、刮刀架、无动力刮刀等组成。

①圆盘造粒机主体，主体包括机架、调节部分和造粒圆盘等结构；

②主减速机一台，输入轴装有皮带轮，输出轴装有小齿轮一件；

③主点动机一台，装有皮带轮一件；

④支撑造粒圆盘装置，包括主轴一件、滚子轴承两套、轴承座两件；

       圆盘造粒机通过圆盘不断地旋转制造颗粒。其中小型系列由主电动机驱动减速机然后直接带动圆盘旋转，而较大型号系列则由主电动机驱动皮带轮和皮带，通过减速机传动小齿轮，小齿轮与固定在盘底的大齿轮相互啮合，相向工作。大齿轮则通过特殊合理的设计，安装在固定于机架调节盘上的主轴上，以支撑整个造粒盘的工作。本机与喷雾机配套使用，当物料进入造粒盘后，经造粒盘的不断旋转和喷雾装置，使物料均匀地粘和在一起从而形成圆球状颗粒。在该机造粒盘中上部设计了自动清料装置，防止物料粘壁，从而大大提高了圆盘造粒机的使用寿命。随着电动机的不断旋转，物料的不断进入，方能实现大批量生产，从而达到用户的要求。
